插入式超声波流量计安装指南：工程师的八大注意事项

插入式超声波流量计因其非侵入式测量、高精度和**的适用性，在工业、市政、能源等领域广受欢迎。然而，其测量精度和稳定性高度依赖安装过程的规范性。若安装不当，可能导致数据偏差、信号丢失甚至设备损坏。本文结合行业标准与实际案例，总结安装过程中的八大关键注意事项，助您一次性完成高效、可靠的安装。

一、安装前的准备工作

1. 确认管道参数与流体特性

管道材质：确保管道为金属材质（如碳钢、不锈钢），塑料或水泥管道可能因超声波信号衰减严重导致测量失效。

流体类型：需明确流体是否含气泡、固体颗粒或高黏度物质。例如，含气液体会导致声速变化，需调整传感器安装角度或增加消气装置。

管道尺寸：精确测量管道外径、壁厚及内径，误差需控制在±1%以内，避免因参数输入错误导致流量计算偏差。

2. 选择安装位置

优先选择直管段充足的位置（上游10D、下游5D，D为管道直径），远离泵阀、弯头等扰动源。若直管段不足，需使用流量调节器或咨询厂家调整安装方案。

避免安装在管道高点（易积气）或低点（易积液），确保流体满管且流动稳定。

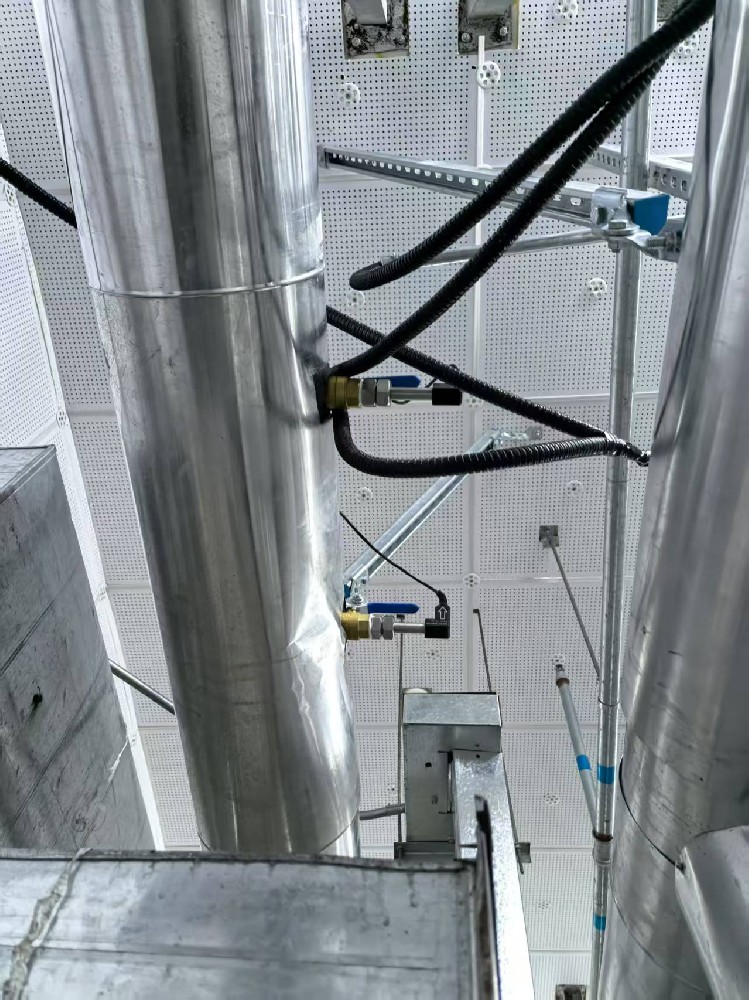

二、传感器安装的关键步骤*

3. **定位与开孔

使用厂家提供的定位模板或计算工具，确保两传感器沿管道轴线对称安装，角度误差≤0.5°。

开孔时需采用专用钻孔工具（如液压开孔器），孔径应与传感器探杆尺寸严格匹配。注意冷却管道内高压流体，避免喷溅风险。

4. 探杆插入深度与密封

探杆需插入至管道内径的1/8~1/4处，过深会干扰流场，过浅则信号强度不足。插入后需检查探杆与流体流向的夹角是否为0°（顺流安装）。

使用配套密封组件（如双卡套接头）防止泄漏，不锈钢管道需注意螺纹密封胶的耐温与耐压性能。

三、信号优化与系统调试*

5. 接线与信号屏蔽

传感器电缆需远离强电设备（如变频器、电机），采用屏蔽线并单端接地，防止电磁干扰。

确保接线端子紧固，避免虚接导致信号断续。潮湿环境需使用防水接线盒。

6. 参数设置与信号质量验证

输入准确的管道参数、流体类型及传感器间距。部分型号支持自动校准功能，需根据手册操作。

通过设备自检功能查看信号强度（建议＞70%）与信号质量值（Q值＞90）。若数值过低，需检查安装位置或重新调整探杆角度。

四、常见安装误区与解决方案

7.误区：忽略管道衬里或锈蚀影响

若管道内壁有衬里或严重锈蚀，超声波信号可能被吸收或散射。解决方案：选择穿透力更强的双频传感器，或采用外夹式探头（需评估工况可行性）。

8.误区：未考虑温度与压力波动

高温或高压环境下，探杆材质（如钛合金）需与工况匹配，密封件应选用耐高温氟橡胶。安装后需进行压力测试，确保无泄漏。

五、安装后的验收与维护

验收标准：对比超声波流量计与第三方标定设备的读数，误差应≤±1%。长期运行中需定期检查密封性、电缆老化及探头污染情况。

维护建议：每半年清洁探头表面结垢，寒冷地区需加装伴热装置防止结冰。

结语：

插入式超声波流量计的安装是一项技术性强、细节要求高的工作。通过科学的规划、**的操作与严谨的调试，可充分发挥其非接触测量、无压损的优势。若您需要进一步的技术支持或产品选型建议，欢迎联系金湖博锐仪表有限公司的工程师团队，我们将为您提供定制化解决方案。
