智能微差压变送器

一、工作原理

介质压力通过隔离膜片和硅油传递给位于δ室中心的测量膜片，测量膜片是一张紧的弹性元件，随它两边的压力差产生相应位移，测量膜片的位移与差压成正比，*大位移0.1mm，由它两侧的电容板检测，再用电子线路把测量膜片和电容极板之间的差动电容转换为二线制（4~20）mA DC输出信号。

二、产品特点

1、精度高

2、稳定性好

3、二线制4-20mADC

4、固体元件，接插式印刷线路板

5、小型、重量轻、坚固抗震

6、量程、零点外部连续可调

7、正迁移可达500%；负迁移可达600%

8、阻尼可调

9、单向过载保护特性好

10、无机械可动部件维修工作量少

11、全系列统一结构，零部件互换性强

12、接触介质的膜片材料可选（316L、TAN、HAAS-C、MONEL等耐腐蚀材料）

13、防爆结构，全天候使用

14、智能HART现场总线协议

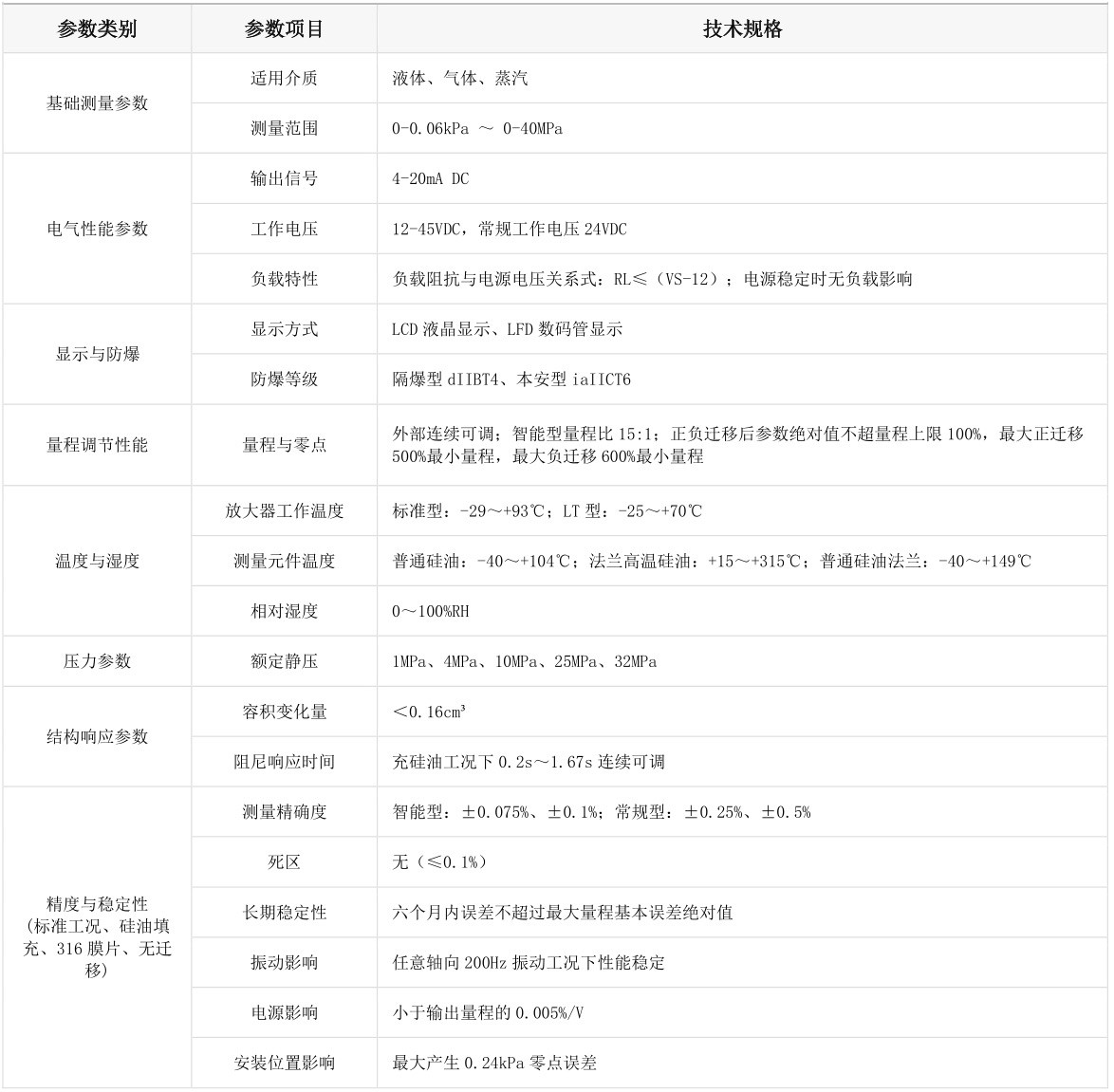

三、性能参数

1、使用对象：液体、气体和蒸汽

2、测量范围：0-0.06kPa至0-40MPa

3、输出信号：4-20mA DC

4、12-45VDC，一般为24VDC

5、负载特性：与供电电源有关，在某一电源电压 时代负载能力（负载特性），负载阻抗 RL与电源电压VS关系式为：RL≤（VS-12）

6、指示表：LCD液晶或者LFD数码管显示

7、防 爆:隔爆型dIIBT4 b:本质安全型 iaIICT6

8、量程和零点：外部连续可调

9、正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的**值，均不能超过测量范围上限的****（智能型：量程比15:1） *大正迁移量为*小调校量程的500%；*大负迁移量为*小调教量程的600%

10、温度范围：放大器工作温度范围：-29～+93℃（LT型为-25～+70℃） 灌充硅油的测量元件：-40～+104℃ 法兰式变送器灌充高温硅油时：+15～+315℃，普通硅油：-40～+149℃

11、静 压：1、4、10、25、32MPa

12、温 度：相对湿度为0～****RH

13、容积变化量：＜0.16cm³

14、阻尼（阶跃响应）：充硅油时，一般在0.2s到1.67s之间连续可调

四、技术参数

（不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片）

1、精确度：±0.075%（0智能型）、±0.1%（智能型）、±0.25%、±0.5%

2、死区：无（≤0.1%）

3、稳定性：六个月内不超过*大量程的基本误差**值

4、振动影响：在任意轴上，振动频率为200Hz

5、电源影响：小于输出量程的0.005%V

6、负载影响：电源如果稳定，则负载没有影响

7、安装位置影响：*大可产生0.24kPa 的零点误差

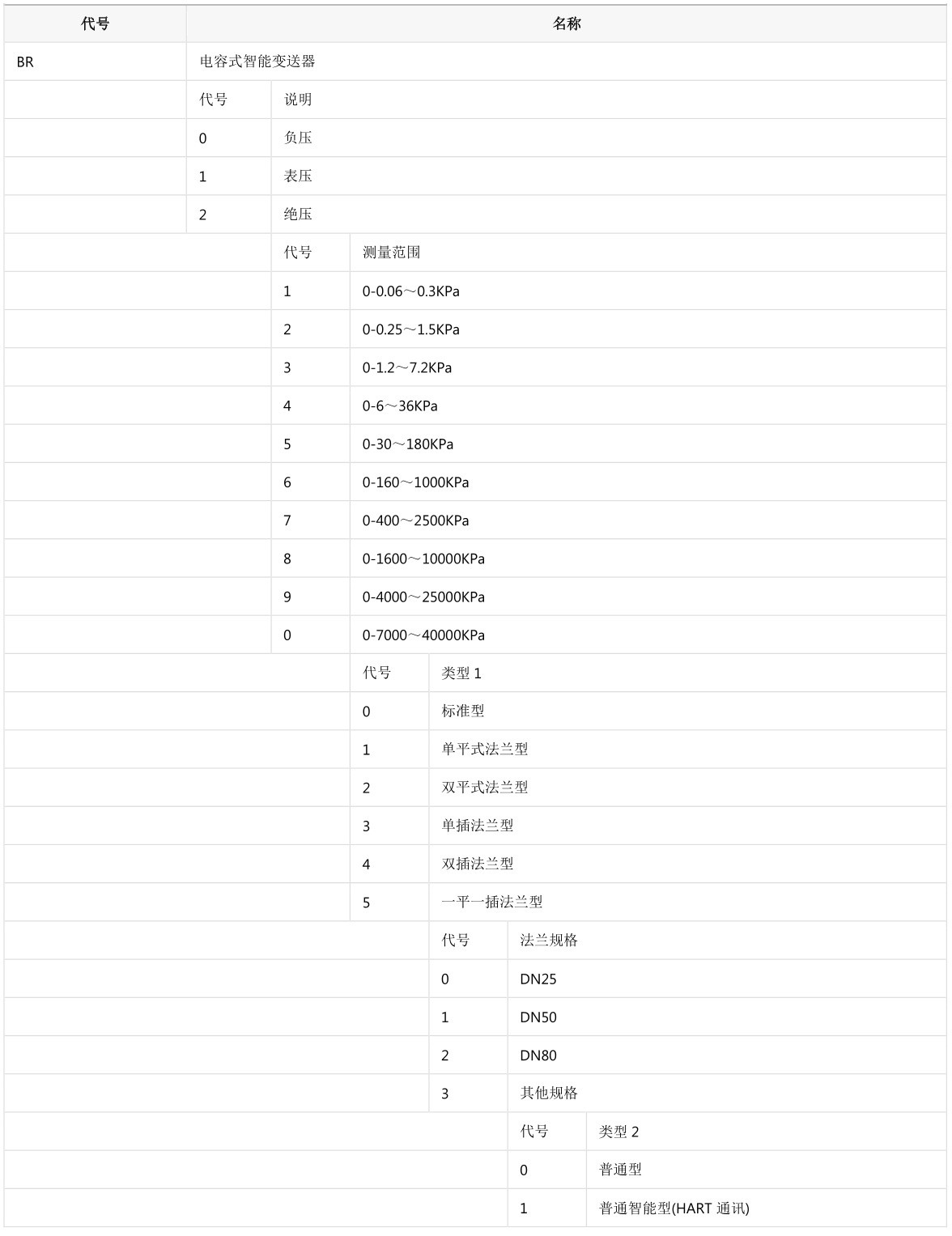

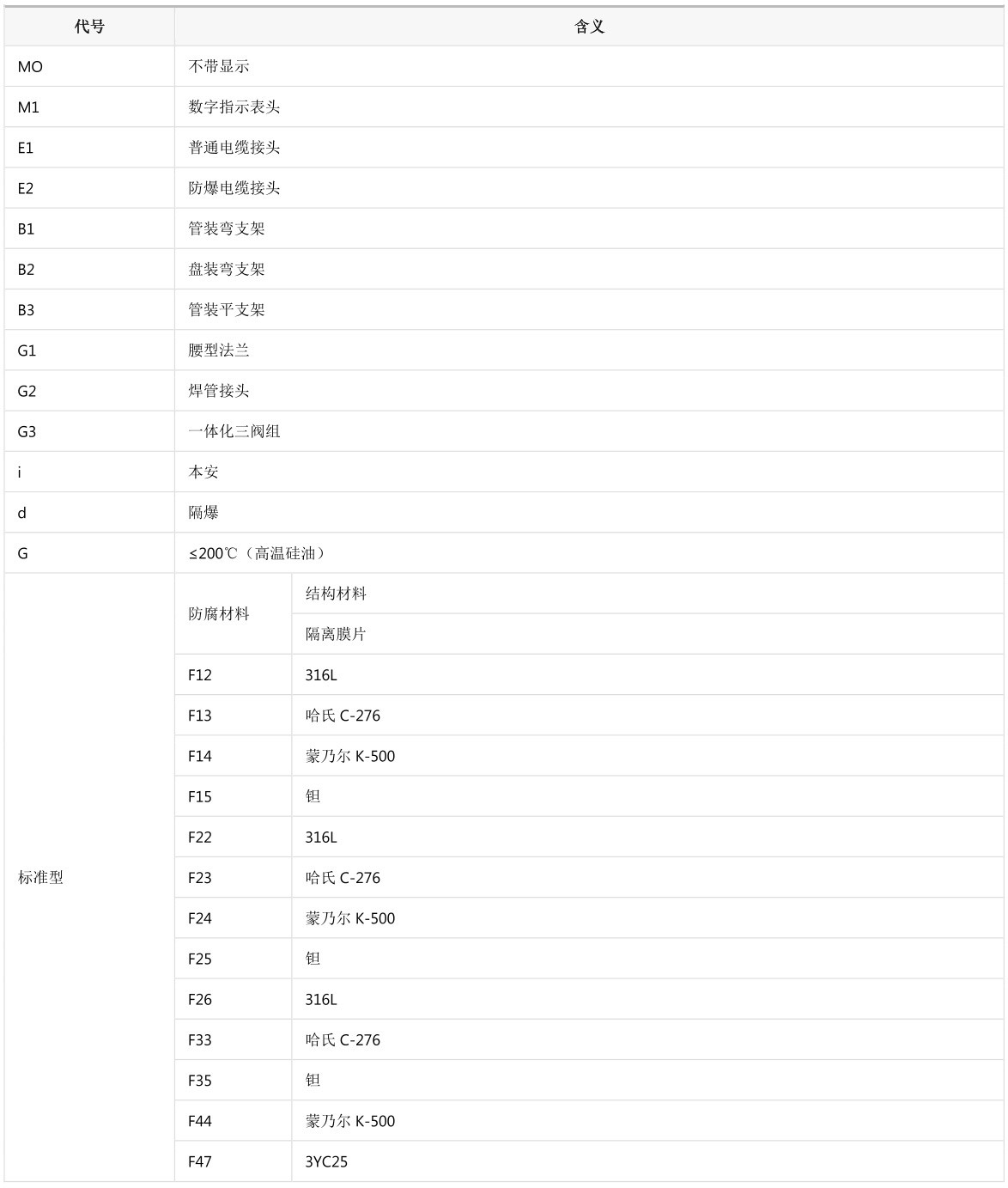

五、产品选型

六、安装要求

1.防止变送器与腐蚀性或过热的补测介质相接触。

2.要防止渣滓在导压管内沉积。

3.导压管要尽可能短一些。

4.两边导压管内的液柱压头应保持平衡。

5.导压管应安装在温度梯度和温度波动小的地方。

6.防止引压管内结晶或低温结冰。

7.请勿将排气/排液阀全部拧开，以免密封钢珠掉落。
