一、产品概述
80G调频连续波雷达液位计的通用原理为雷达在安装位置发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差Δf和介质表面的距离R 成一定比例关系：R=C(速度)*Δf(频率差)/2/K(调频斜率)。因为光速C和调频斜率K已知，因此算出频率差Δf，便可得到雷达安装位置到液面的距离R，再通过已知的安装高度，减去雷达到液面的空间距离(简称空高)，得出液位的高度。
二、80G雷达液位计特点
1.波束角小，能量集中，具有更强抗干扰能力，更高的测量精度
2.体积小，重量较轻，便于安装
3.防护等级高达IP68，适合多种水位测量场合。
4.测量范围*高可达85米，覆盖大型水库等水位测量
5.多种输出电路接口与采集系统配合

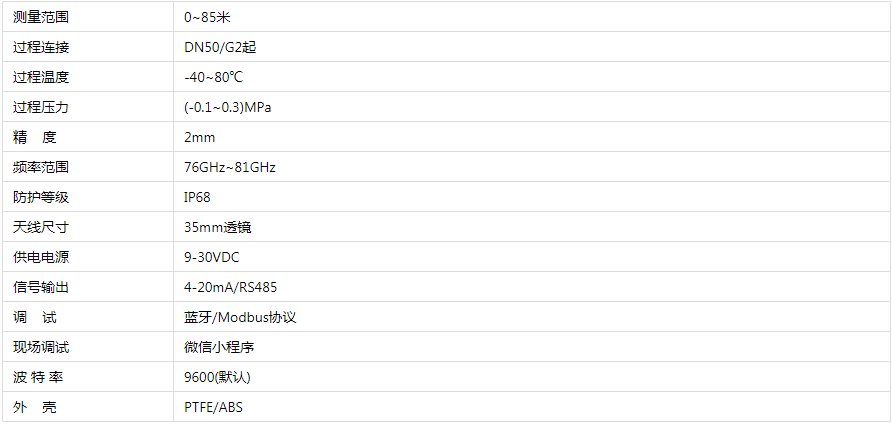

三、技术参数
| 测量范围 | 0~85米 |
| 过程连接 | DN50/G2起 |
| 过程温度 | -40~80℃ |
| 过程压力 | (-0.1~0.3)MPa |
| 精 度 | 2mm |
| 频率范围 | 76GHz~81GHz |
| 防护等级 | IP68 |
| 天线尺寸 | 35mm透镜 |
| 供电电源 | 9-30VDC |
| 信号输出 | 4-20mA/RS485 |
| 调 试 | 蓝牙/Modbus协议 |
| 现场调试 | 微信小程序 |
| 波 特 率 | 9600(默认) |
| 外 壳 | PTFE/ABS |
四、适用行业
1.河湖管理：河道、湖泊、浅滩……水位监测；
2.水库、水池、储罐……液位测量。

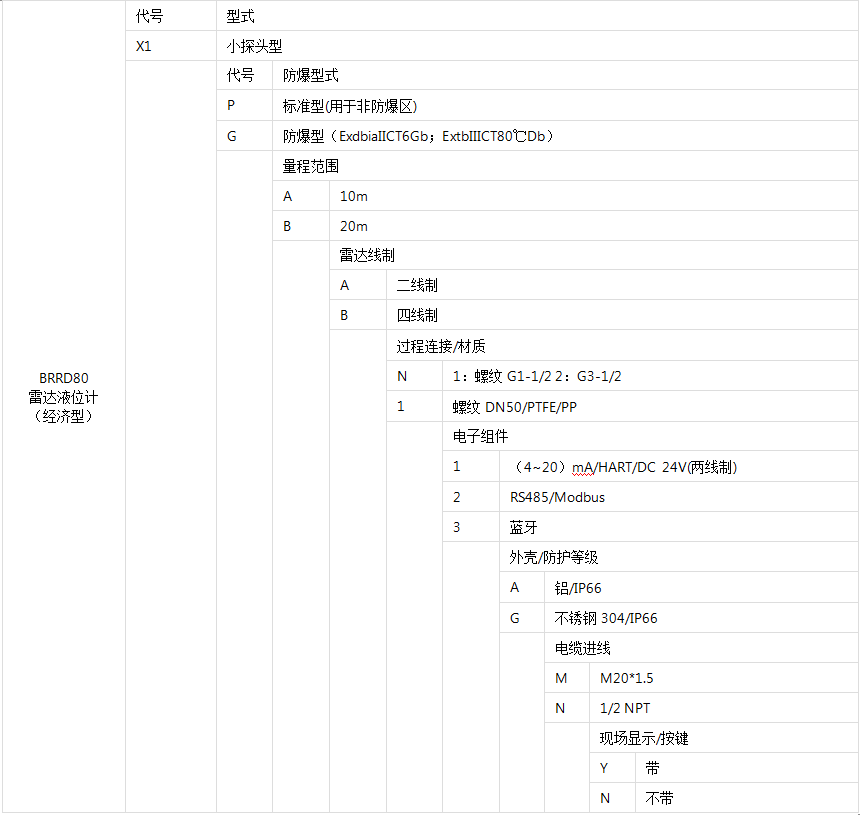

五、产品选型
| BRRD80 | 雷达液位计（经济型） | |||||||||
| 代号 | 型式 | |||||||||
| X1 | 小探头型 | |||||||||
| X2 | 大探头型 | |||||||||
| 代号 | 防爆型式 | |||||||||
| P | 标准型(用于非防爆区) | |||||||||
| G | 防爆型（ExdbiaIICT6Gb；ExtbIIICT80℃Db） | |||||||||
| 量程范围 | ||||||||||
| A | 10m | |||||||||
| B | 20m | |||||||||
| 雷达线制 | ||||||||||
| A | 二线制 | |||||||||
| B | 四线制 | |||||||||
| 过程连接/材质 | ||||||||||
| N | 1：螺纹G1-1/2 2：G3-1/2 | |||||||||
| 1 | 螺纹DN50/PTFE/PP | |||||||||
| 电子组件 | ||||||||||
| 1 | （4~20）mA/HART/DC 24V(两线制) | |||||||||
| 2 | RS485/Modbus | |||||||||
| 3 | 蓝牙 | |||||||||
| 外壳/防护等级 | ||||||||||
| A | 铝/IP66 | |||||||||
| G | 不锈钢304/IP66 | |||||||||
| 电缆进线 | ||||||||||
| M | M20*1.5 | |||||||||
| N | 1/2 NPT | |||||||||
| 现场显示/按键 | ||||||||||
| Y | 带 | |||||||||
| N | 不带 | |||||||||
六、应用案例
1.经济型雷达液位计在河湖管理中的应用
七、同类产品推荐
1.雷达水位计
2.超声波液位计
3.浮球液位计
附：80G雷达液位计调试方法
1.手机蓝牙调试/通过微信小程序连接蓝牙调试
2.雷达上位机调试/通过Modbus协议调试
3.用显示和调整模块进行调试
