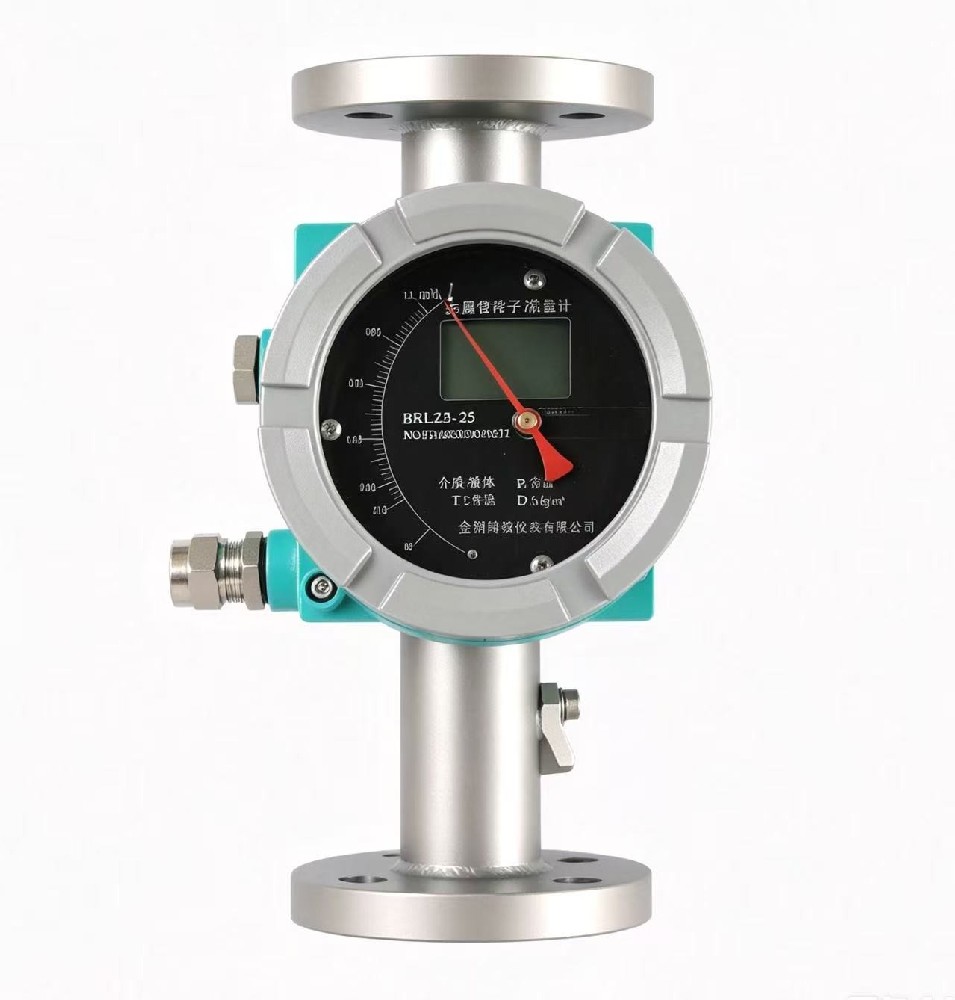

BRLZ金属管浮子流量计‑液体气体转子流量计带4‑20mA远传‑金湖博锐仪表

一、产品概述

BRLZ型系列金属管浮子流量计采用可变面积式测量原理，应用现代高技术手段及元器件，生产的金属管浮子流量计。流量计主要由三大基本部分组成：1、测量管体；2、锥形浮子；3、指示器。浮子的位移量与流量的大小成比例，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指示出流量的大小。也可配装不同的转换器，将流量值转换成标准如 4-20mA 电远传信号，实现远距离显示、记录、积算和控制等功能。BRLZ 型系列金属管浮子流量计，适用于测量液体、气体。在测量管的设计上针对不同的管道条件、特殊流体的测量要求，配置了多种结构型式的测量管，如保温夹套型、带阻尼器型等。除了标准的可选外，还可以为用户进行特殊设计，如高压型、高温型等，*大限度的满足用户的要求。

二、产品特点

1.全金属结构，坚固稳定。短行程、小型结构设计。

2.新型磁耦合结构设计确保传输信号更加稳定。

3.可带保温或伴热夹套。

4.用于各行业的气体和液体测量，测量部分可采用不同的材质来适应不同的介质条件。

5.适合于恶劣环境和腐蚀严重的介质，具有良好的抗热性和耐压性。

6.智能型双行液晶显示，可选现场瞬时/累计流量显示，可带背光。

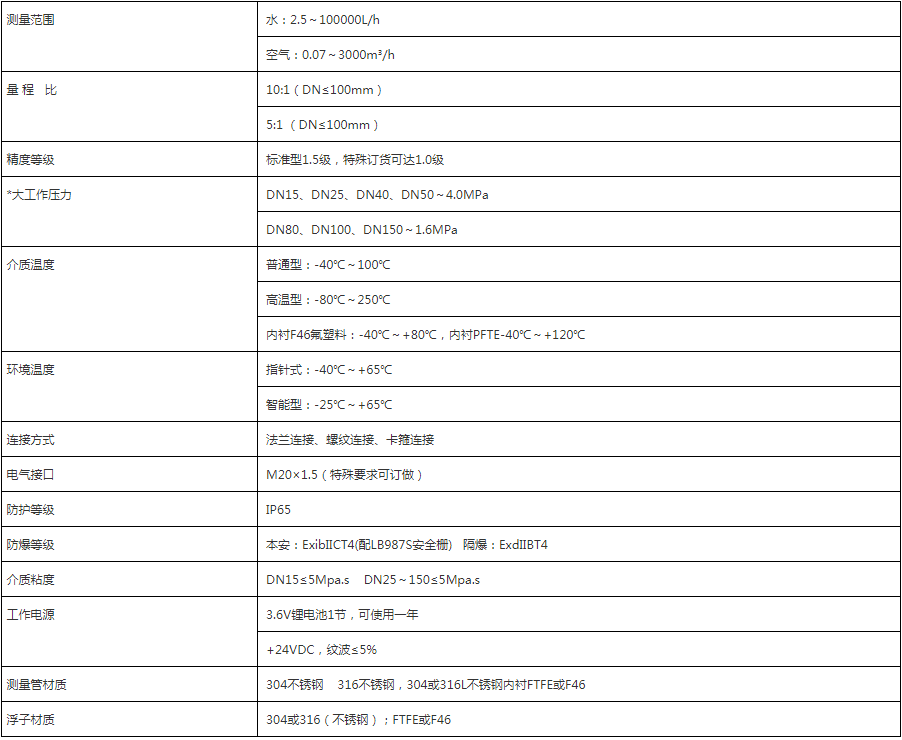

三、技术参数

测量范围	水：2.5～100000L/h
测量范围	空气：0.07～3000m³/h
量程比	10:1（DN≤100mm）
量程比	5:1 （DN≤100mm）
精度等级	标准型1.5级，特殊订货可达1.0级
*大工作压力	DN15、DN25、DN40、DN50～4.0MPa
*大工作压力	DN80、DN100、DN150～1.6MPa
介质温度	普通型：-40℃～100℃
	高温型：-80℃～250℃
	内衬F46氟塑料：-40℃～+80℃，内衬PFTE-40℃～+120℃
环境温度	指针式：-40℃～+65℃
环境温度	智能型：-25℃～+65℃
连接方式	法兰连接、螺纹连接、卡箍连接
电气接口	M20×1.5（特殊要求可订做）
防护等级	IP65
防爆等级	本安：ExibIICT4(配LB987S安全栅) 隔爆：ExdIIBT4
介质粘度	DN15≤5Mpa.s DN25～150≤5Mpa.s
工作电源	3.6V锂电池1节，可使用一年
工作电源	+24VDC，纹波≤5%
测量管材质	304不锈钢 316不锈钢，304或316L不锈钢内衬FTFE或F46
浮子材质	304或316（不锈钢）；FTFE或F46

四、适用行业

主要应用于国防、化工、石油、冶金、电力、环保、医药和轻工业等部门的液体、气体流量测量。

五、产品选型

BR-LZ-	金属管浮子流量计
	结构形式
	A	基础型,下进上出
	B	下进上横出
	C	下横进上横出
	D	右进左出
	E	左进右出
		通径代码
		-xxx	例子；100表示DN100
			测量管材质
			C	主体材质：碳钢
			K1	主体材质：不锈钢1.4301（304）
			K2	主体材质：不锈钢1.4435(316L)
			F	主体材质：不锈钢1.4435(316L)+内衬材料PTFE（聚四氟乙烯）
			T	主体材质：钛合金
				供电电源
				D	DC 24V
				A	AC 220V
				B	3.6V DC 锂电池供电
					显示表头样式
					A	指针指示型
					B	液晶显示+指针显示型(4~20mA+继电器)
					C	智能型
						输出信号及通讯
						N	无输出
						A	4~20mA
						P	脉冲输出
							介质温度
							E	-40℃~100℃ (标准指针显示型可选)
							D	-30℃~80℃ (液晶显示型可选)
							F	0℃~85℃ (PTFE内衬型适用温度)
							H	0℃~300℃ (耐高温指针显示型可选)
BR-LZ-	A	50	K2	D	B	A	D	←选型示例
