一、产品概述

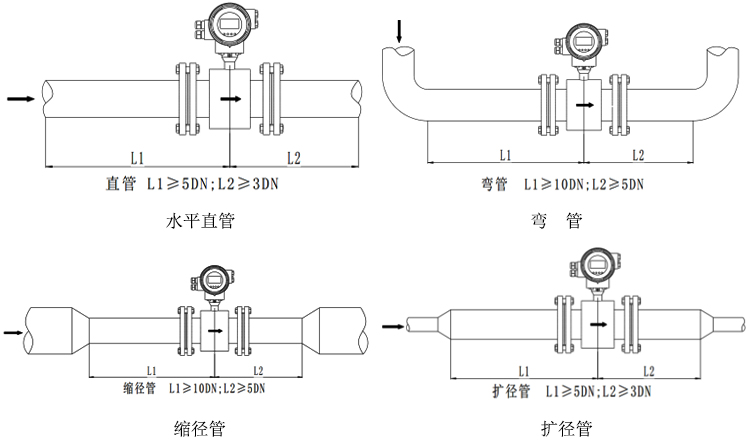

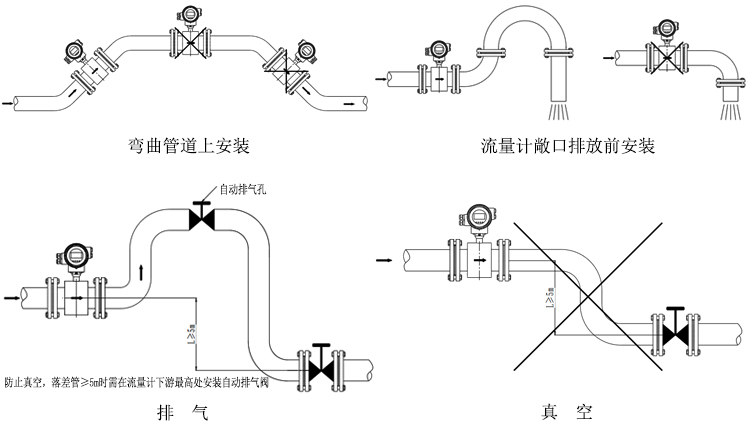

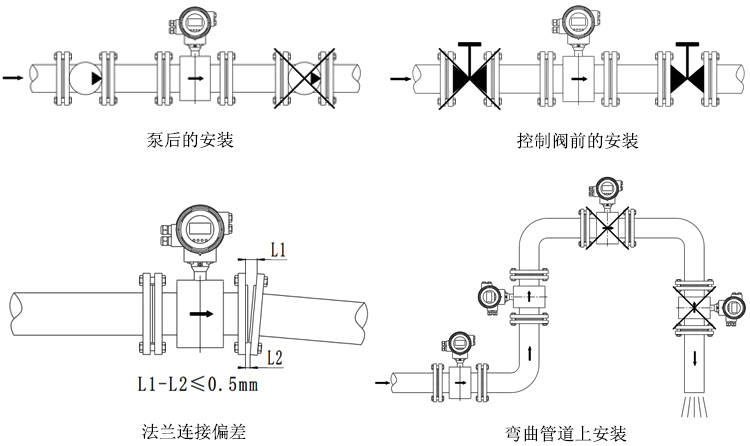

电磁流量计用于测量封闭管道中导电液体和浆液体的体积流量，适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、电力、造纸、食品等行业，与计算机配套可实现系统控制。

二、工作原理

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。

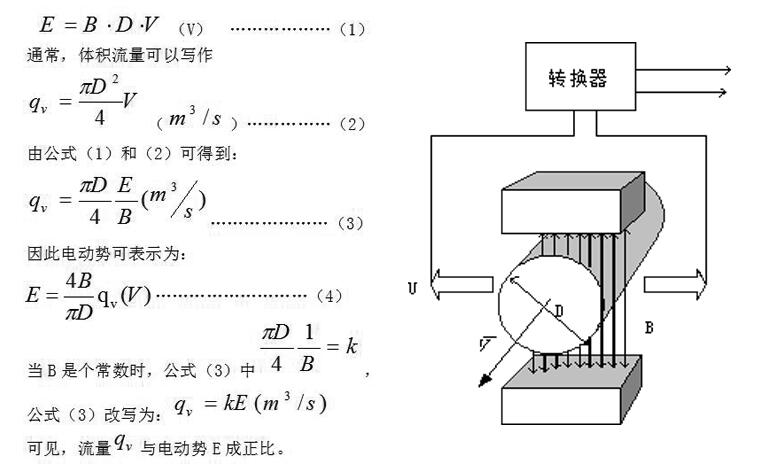

在图1-1中，当导电流体以平均流速V（智能电磁流量计工作原理）通过装有一对测量电极的一根内径为D（智能电磁流量计工作原理）的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B（T）的磁场中。那么，在一对电极上就会感应出垂直于磁场方和流动方向的电动势（E）。由电磁感应定律可写做（1）式：

三、产品特点

1.仪表结构简单、可靠，无可动部件，工作寿命长。

2.无截流阻流部件，不存在压力损失和流体堵塞现象。

3.无机械惯性，响应快速，稳定性好，可应用于自动检测、调节程控系统。

4.测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。

5.传感器与表头连接处单独设计的密封件，可防止外界湿气从连接处进入表头和传感器。

6.励磁线及电极线均采用优质的单芯屏蔽线，可降低干扰，提高信号的洁净度，从而提高测量精度。

7.传感器表面油漆采用金属氟碳漆，金属氟碳漆中氟碳树脂分子连上的氟碳键能够抵抗紫外线的降解作用，表现出极其优异的耐久性、耐紫外线及耐侯性，使金属氟碳漆涂层长久完美如新，减少维修的要求。

8.具有双向流量测量，双向总量累计功能，内部具有三个积算器可分别显示正向累积值，反向累积值及差值积算量。

9.频率可编程低频三值波励磁，提高了流量测量的稳定性，功率损耗低。

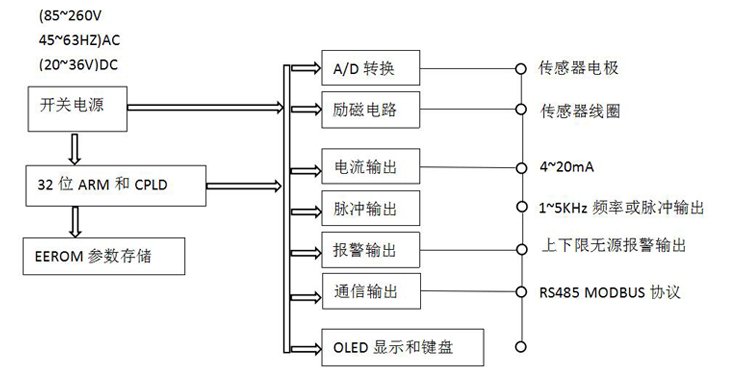

10.采用新型32位ARM+CPLD集成度高，运算速度快，计算精度高。

11.全数字量处理，抗干扰能力强，测量可靠。

12.超低EMI开关电源，适用电源电压变化范围大，效率高，温升小，EMC性能好。

13.中英文菜单操作，使用方便，操作简单，易学易懂。

14.高清晰度宽温型OLED显示。

15.使用智能化判断，不采用测量修正设置，空管报警与电极检测应用更加便捷。

16.**的“粗大误差处理”技术，能够切除浆液等流体测量尖状干扰，减小输出跳动，保18.持高精度测量并使输出更加稳定。

17.具有自检与自诊断功能。

18.新的键盘处理方式，避免键盘操作影响测量。可以进、退位操作菜单，使参数设置更加便捷。

19.用AD421电流专用芯片使得4-20mA电流输出更加稳定。

四、技术参数

名称	电磁流量计
公称通径	DN10-DN1800
介质电导率	≥5uS／cm
精确度	0.5 级、1.0 级 ( 随口径区分 )
流速范围	0.5-10m/s 推荐1-5m/s
环境温度	传感器：(-40～+80)℃,转换器：(-l5～+50)℃
介质温度	≤100℃
衬里材料	聚四氟乙烯、聚氯丁橡胶、聚氨脂、聚全氟乙丙烯 (F46) PFA
电极材料	316L、哈氏合金 C、哈氏合金 B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
压力等级	DN10-DN400：1.6MPa DN450-DN600:1.0MPa ≥DN700:0.6Mpa特殊规格订货时请注明
壳体材质	碳钢不锈钢
安装形式	一体式；分体式
通讯	RS485（Modbus协议）、HART
输出信号	全隔离(4-20mA电流、脉冲、上下限报警)
负载电阻	4-20mA是0-750Ω
消耗功率	≤15W
电源	220V AC 50HZ、24V DC
显示器显示	瞬时流量、流速、百分比、空管比、正.反向累积、报警显示
防护等级	IP65 IP68（需特殊定制）
防爆等级	ExⅡBT6 Gb
电器接口	M20*1.5

口径	测量范围	口径	测量范围	口径	测量范围
(mm)	(m 3 /h)	(mm)	(m 3 /h)	(mm)	(m 3 /h)
DN10	0.14 ～ 1.40	DN125	22.08～ 441.56	DN700	692.37 ～13847.40
DN15	0.32 ～ 6.36	DN150	31.79～ 635.85	DN800	904.32～ 18086.40
DN20	0.57～ 11.30	DN200	56.52 ～ 1130.4	DN900	1144.5～ 22890.60
DN25	0.88～ 17.66	DN250	88.31 ～ 1766.25	DN1000	1413.0～ 28260.00
DN32	1.45～ 28.94	DN300	127.17～ 2543.40	DN1200	2034.7～ 40694.40
DN40	2.26～ 45.22	DN350	173.09～ 3461.85	DN1400	2769.4～ 55389.60
DN50	3.35～ 70.65	DN400	226.08～ 4521.60	DN1600	3617.2～ 72345.60
DN65	5.97～ 119.40	DN450	286.31～ 5722.65	DN1800	4578.1～ 91562.40
DN80	9.04～ 180.86	DN500	353.25～ 7065.00
DN100	14.13 ～ 282.60	DN600	508.68～ 10173.6

五、外形尺寸

一体型		A=155mm
		B=200mm
		C=240mm
		总高=H+A
分体型		A=85mm
		B=155mm
		C=115mm
		总高=H+A

公称通径DN	压力等级	法兰外径D	螺栓孔中心圆直径K	螺栓孔 n-L	总长L	高度H	参考重量kg
10	PN40	90	60	4-φ14	200	190	10
15	PN40	95	65	4-φ14	200	190	10
20	PN40	105	75	4-φ14	200	190	10
25	PN40	110	85	4-φ14	200	200	10
32	PN40	140	100	4-φ18	200	205	11
40	PN40	150	110	4-φ18	200	215	12
50	PN40	165	125	4-φ18	200	220	15
65	PN16	185	145	4-φ18	200	240	16
80	PN16	200	160	8-φ18	200	255	18
100	PN16	220	180	8-φ18	250	270	20
125	PN16	250	210	8-φ18	250	300	25
150	PN16	285	240	8-φ22	300	330	30
200	PN16	340	295	12-φ24	350	390	45
250	PN16	405	355	12-φ26	450	450	65
300	PN16	460	410	12-φ28	500	500	79
350	PN16	520	470	16-φ30	550	520	95 1
400	PN16	580	525	16-φ32	600	635	40
450	PN10	615	565	20-φ26	600	685	150
500	PN10	670	620	20-φ26	600	750	170
600	PN10	780	725	20-φ30	600	830	200
700	PN6.0	860	810	24-φ26	700	890	335
800	PN6.0	975	920	24-φ30	800	1095	440
900	PN6.0	1075	1020	24-φ30	900	1195	568
1000	PN6.0	1175	1120	28-φ30	1000	1295	758
1200	PN6.0	1405	1340	32-φ33	1200	1395	875
1400	PN6.0	1630	1560	36-φ36	1400	1595	1235
1600	PN6.0	1830	1760	40-φ36	1600	1700	1650
1800	PN6.0	2045	1970	44-φ39	1800	1930	1790
