双密封探头旋进漩涡流量计

双密封探头旋进漩涡流量计优化了结构设计，使得传感器密封效果更好，适合氢气使用。

一、产品概述

采用内置式压力、温度、流量传感器具备多种补偿方式，结构紧凑，外形美观，就地显示温度、压力、瞬时流量和累积总量，新型信号处理放大器和滤波技术，剔除了压力波动和管道振动所产生的干扰信号，提高了流量计的抗干扰能力，使小流量稳定性更好，时间显示及实时数据存储之功能，保证内部数据不会丢失。

二、产品特点

1、内置式压力、温度、流量传感器具备多种补偿方式可供用户选择，结构紧凑，外形美观。

2、就地显示温度、压力、瞬时流量和累积总量。

3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有可靠的稳定性。

4、时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可长期保存。

5、整机功耗低，能凭内部电池长期供电运行，是理想的无需外电源就地显示仪表。

6、防盗功能可靠，具有密码保护，防止参数改动。

7、具备两线制和三线制4～20mA标准电流信号输出，脉冲输出和RS485接口。

三、技术参数

本系列产品执行国家JJG198-94《速度式流量计检定规程》Q/320831AHH003-2004 《BRLUX系列智能旋进旋涡气体流量计》企业标准。

1.标准状态条件：P=101.325kPa，T=293.15K 2.使用条件：

环境温度：-30～+60℃

介质温度：-20～+80℃

相对温度：5%～95%

大气压力：86KPa～106KPa

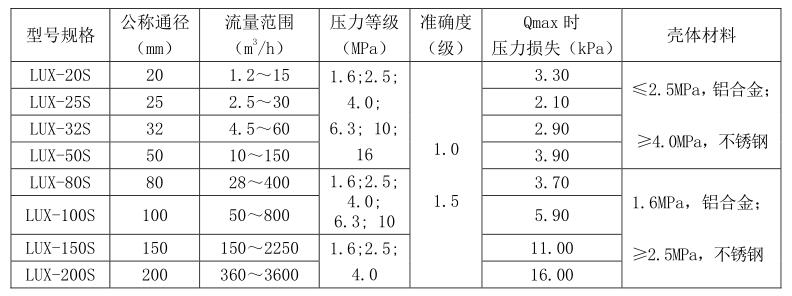

2、流量计规格、基本参数和性能指标（见表1）

四.电气性能指标

工作电源：外电源：+24VDC

内电源：3.6V锂电池；

整机功耗：外电源，＜1W

内电源：＜0.3mW，

输出方式：脉冲信号

4～20mA电池信号：对应流量0～Qmax，20mA对应流量可由用户自己设定。

RS485通讯：可传输瞬时流量、累积流量、压力和温度参数。

五、外形尺寸示意图

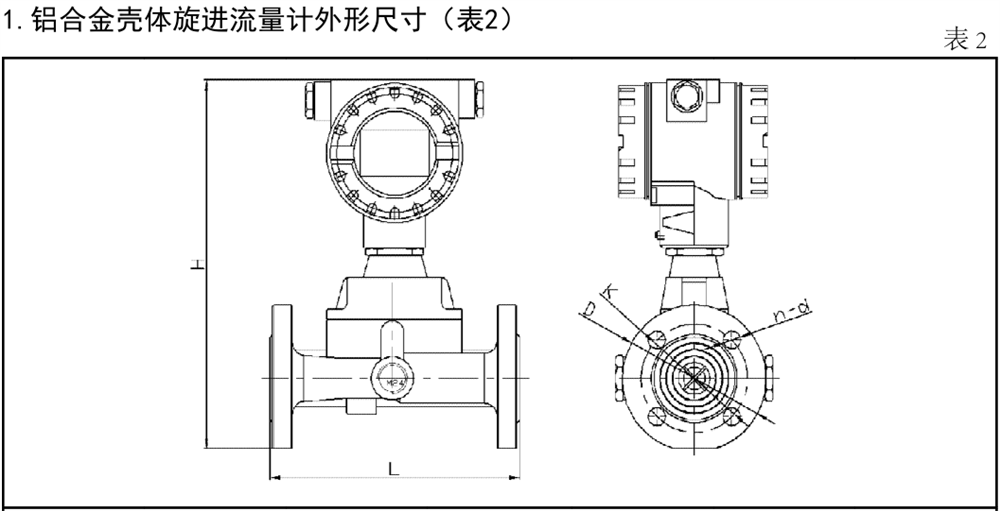

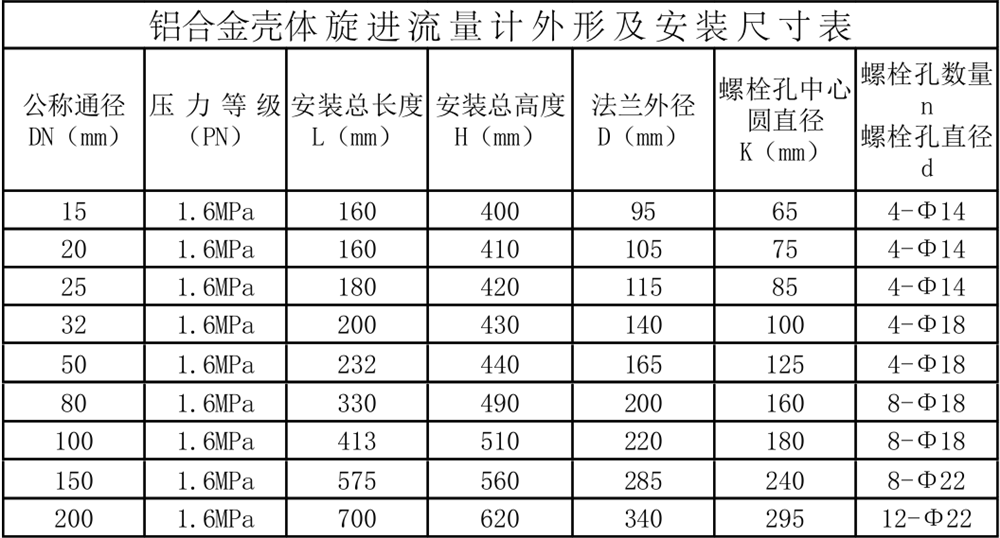

1.铝合金壳体旋进流量计外形尺寸（表2）

注：1、上表所有数据仅基于标准型旋进旋涡流量计；

2、与表中不同的压力和口径为特殊规格，特殊说明；

3、以上尺寸执行HG20593-2009法兰标准，特殊说明；

六、安装注意事项

1）流量计应根据流向标志安装。

2）流量计可水平、垂直或任意角度倾斜安装。

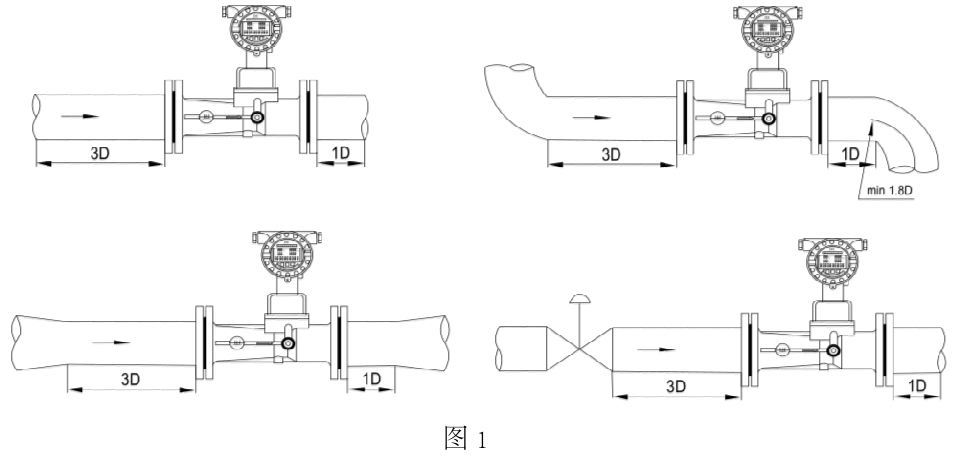

3）上下游直管段要求见图1

4）被测介质内除含有较大颗粒或较长纤维性杂质外，一般无需安装过滤器。

5）流量计周围不应有强外磁场干扰及强烈的机械振动。

6）流量计必须可靠接地。

七、使用注意事项

1.现场安装、维护必须遵守“有爆炸性气体时勿开盖”的警告语，并在开盖前关 掉外电源。

2.管道安装完毕进行密封性试压时，应注意流量计压力传感器所能承受的*高压 力，以免损坏压力传感器。

3.投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而损坏仪表 和管路。

4.当流量计需要有信号远传时，应严格按三、4“电气性能指标”要求接入外电源 24VDC，严禁在信号输入口直接接入220VAC或380VAC电源。

5.用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头；

6.流量计运行时，不允许打开前盖改动仪表参数，否则影响流量计的正常工作；

7.不得随意松开流量计固定部分。

8.产品在室外使用时，建议加配防水罩。

八、维护和故障排除

1.在运行过程中若发生流量计显示值与实际流量示值不符合时，应首先检查用户 的管道系统是否符合流量计的安装要求。

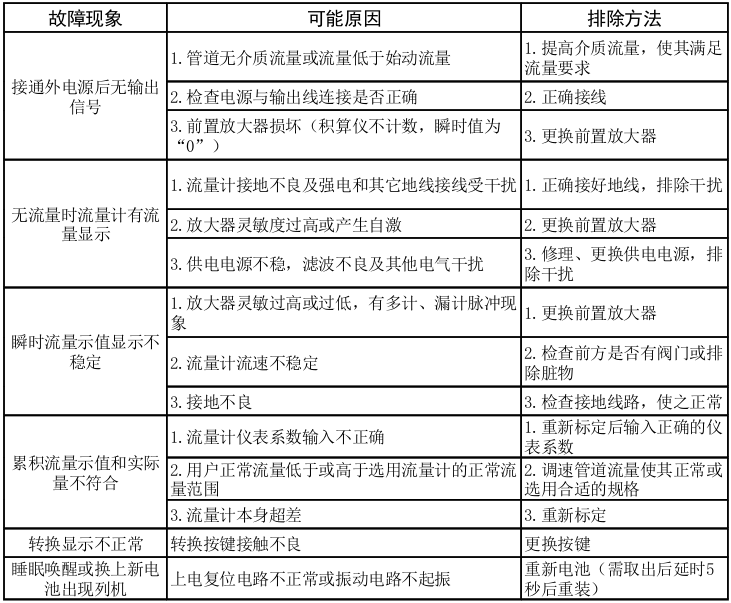

2.故障排除见表4
