沭阳县农田灌溉渠道流量测量设计方案完工

概况：沭阳县农田灌溉渠道对用水流量进行智能测量，渠道不规则，现场无房屋、电源、网络、支架等必备设施。

测量方案：使用明渠超声波流量计测量，采用太阳能电源供电。

施工步骤一：改造渠道。将不规则的泥坡渠道改造成平底、坡面的梯形或者矩形水泥渠道。如下图：

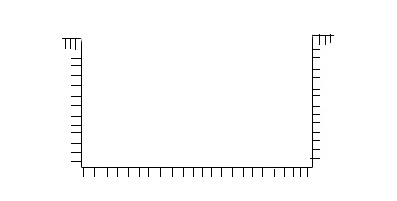

               (矩形渠道)                                                                      (梯形渠道)

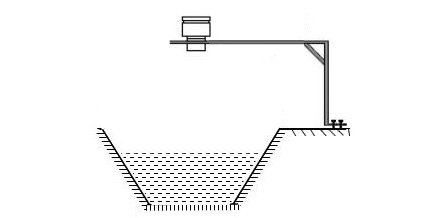

施工步骤二：安装支架。在改造好的渠道旁边，预制水泥桩，0.5~1米见方，并预置螺栓；然后将自行设计的支架安装在渠道边上。示意图如下：

施工步骤三：安装太阳能发电板和可充电电池。将太阳能发电板安装在支架上部3米高位置（以防止人为破坏），可充电蓄电池和转换器安装在不锈钢防护箱中，并加锁防盗防破坏。

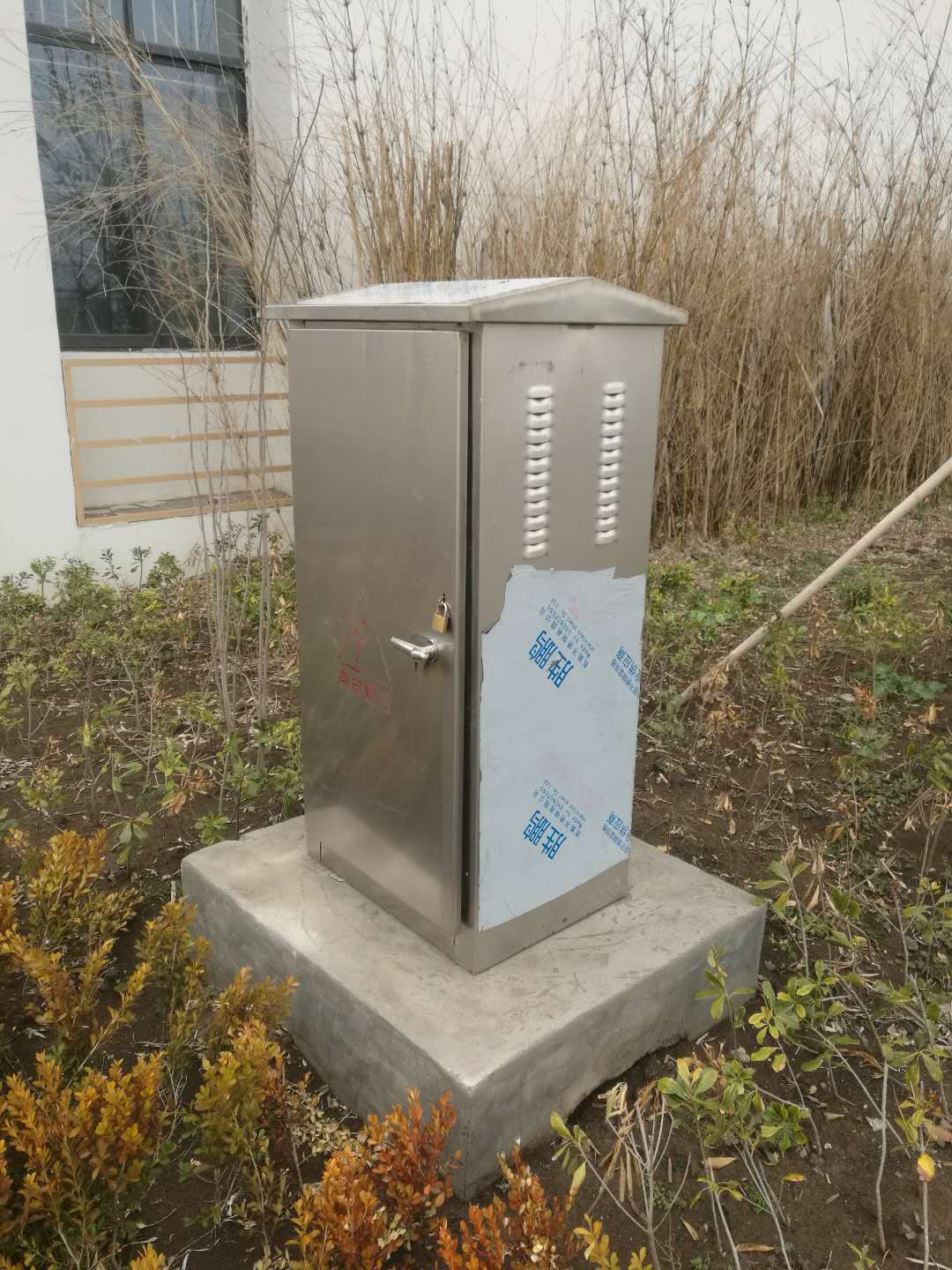

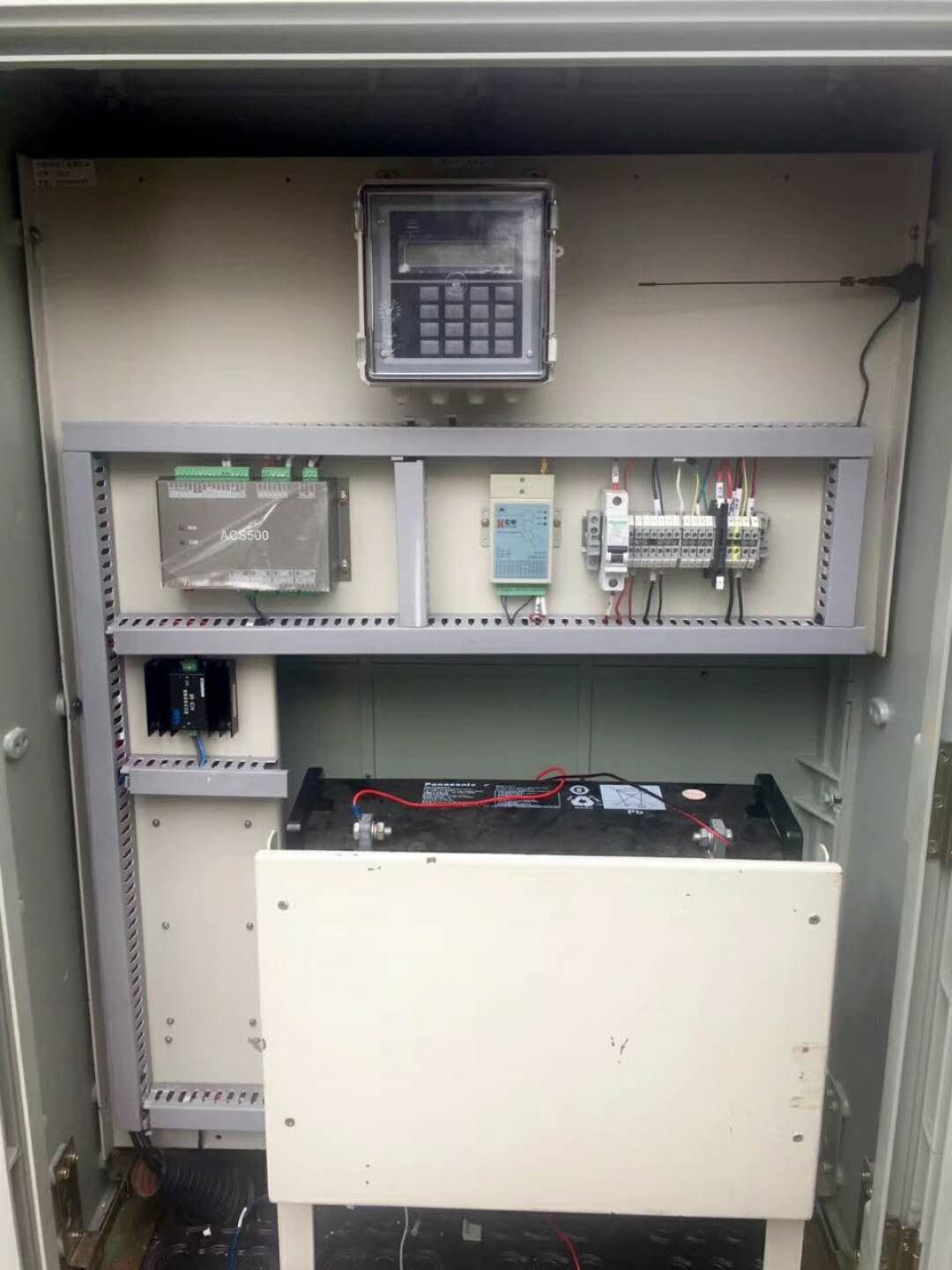

                                  （防护箱外观）                                                                    （箱内设备）

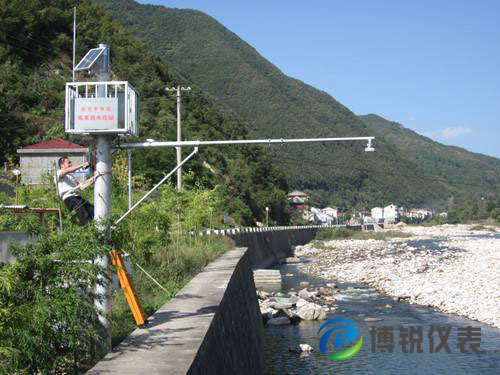

施工步骤四：安装明渠超声波流量计。将流量计探头安装在支架横杆**，正对渠道中心水流位置，将流量计主机安装在不锈钢防护箱中，并加锁防盗防破坏。

如下如：

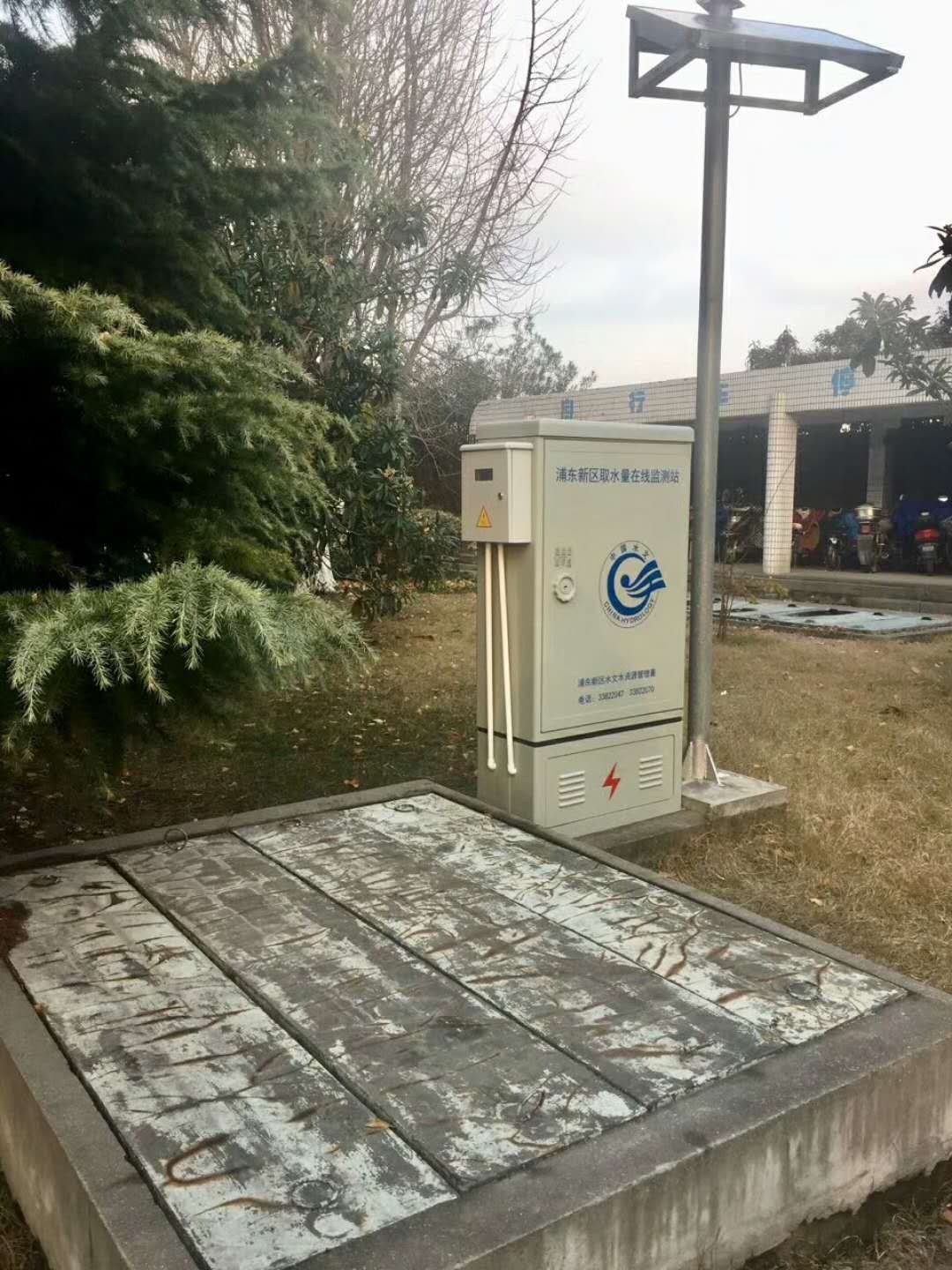

（注：可以设计较大的不锈钢防护箱，将可充电蓄电池及流量计主机都安装在里面。如下图）

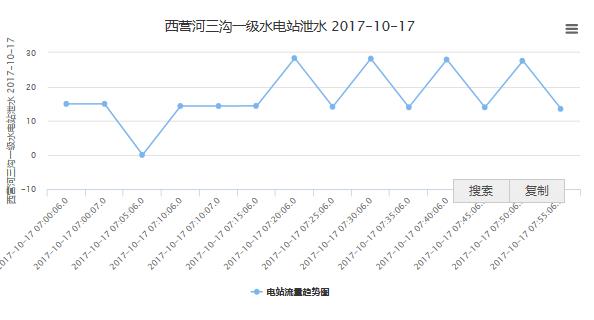

施工步骤五：安装无线发送装置。将无线数据发送模块安装在流量计主机旁边，并连接电源，插入手机卡。流量计测量数据将自动上传到专用数据平台，在管理中心电脑输入帐户及密码就可以查看到各测量点数据，并可以下载及打印保存。也可以提供标准数据传输协议将测量数据传输到水利部门等相关职能单位的自有软件平台（需软件所有者自己操作）。
