多普勒超声波流量计探头怎样安装？

    BR-LSZ系列多普勒超声波流量计适用于测量含有大量杂质的液体和浆体。既可以在管道外部测量液体的流量，也可以采用插入式传感器进行测量，用户可以根据现场条件选择传感器安装方式。因为用量比时差式超声波流量计小很多，不少用户不会安装，现将多普勒超声波流量计安装方法整理如下。

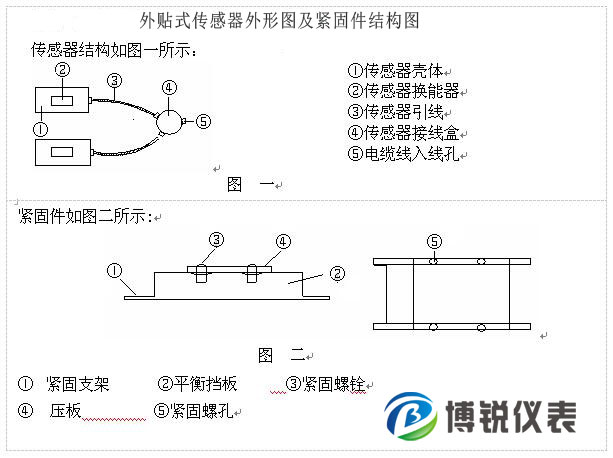

一、多普勒超声波流量计传感器结构图

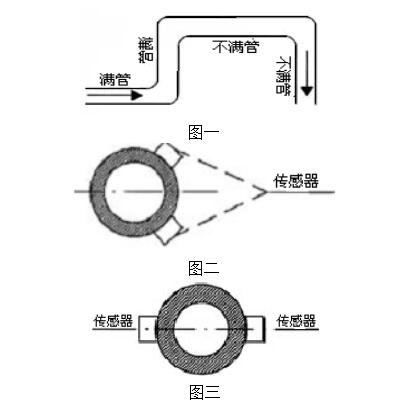

二、多普勒超声波流量计传感器安装位置选择

由于传感器的安装位置，被测管路的状态对测量精度有很大影响，因此请选择满足下列条件的场所。
1．管道圆度好，内表面光滑，管壁均匀。
2．上游侧5D，下游侧3D以上的直管段，注“D为管道内径”。
3．被测管路必须充满液体。
4．必须有足够的空间易于传感器的安装与操作。
5．在水平的被测管路，传感器不应装在管道的顶部和底部，并避开管道凹凸不平及有焊缝处。

三、多普勒超声波流量计传感器的安装

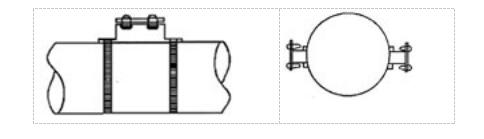

下图所示为外夹式传感器装在直径D<400mm管道上

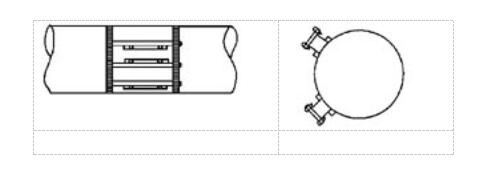

下图表示外夹式传感器装在直径D≥400mm的管道上

注意：
1.在已定的安装位置周围比传感器约大一倍的面积上，将管壁上的油漆、铁锈、污垢等用手砂轮清除干净，擦净露出金属应无凹凸不平。
2.根据图一、二将紧固件安装在管道上，用不锈钢带将其固定在管道上，不应松动。
3.铺设好电缆由电缆接入孔接到接线盒中的接线端子上。
4.每个传感器换能器正面，涂上一厚层耦合剂后，将传感器换能器面与管壁接触，放置在紧固组件中，然后确认传感器接线正确后可以接通电源,进入主菜单选择"波形",待信号波形出现可以进行传感器细调,上下左右缓慢移动传感器观察信号波形和频率显示值变化,当波形信号幅度*高,频率显示值*大时即为传感器*好位置.注意耦合剂应从传感器四周的缝隙中挤出，形成一道密封条。紧固螺铨适度钮紧，保持信号稳定。

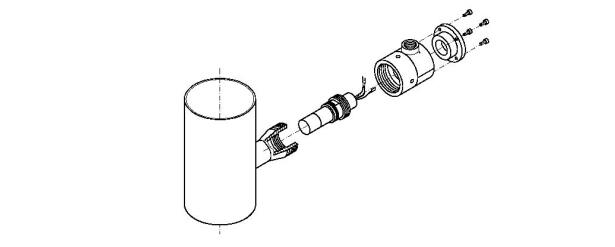

四、多普勒超声波流量计插入式传感器安装示意图
当现场管道为非导声材料时，可选用插入式传感器安装测量，需要根据现场管径和安装条件定制抱箍。

如需详细多普勒超声波流量计说明书等资料请联系在线客服。
