一体化孔板流量计

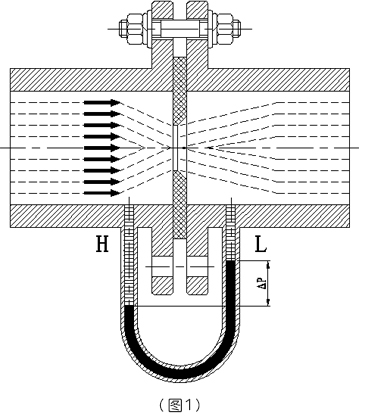

简要描述:一、工作原理充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差(如图1)。在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系(流量愈大,所产生的压差愈大)而求得流量。二、结构特点1、法兰取压标准孔板:它不论管道直径大···。
- 产品分类:孔板流量计
- 公司名称:金湖博锐仪表有限公司
- 更新时间:2023-09-02 03:54:25
- 访 问 量:545
一、工作原理
充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差(如图1)。在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系(流量愈大,所产生的压差愈大)而求得流量。
二、结构特点
1、法兰取压标准孔板:
它不论管道直径大小,其上、下游取压孔中心均位于距孔板两侧端面各一英寸处,炼油系统普遍采用此种形式。
2、环室取压标准孔板:
它由于实现了环室取压,提高了测量精度,缩短了安装时所需*小直线管段长度,被普遍应用。
3、角接钻孔取压标准孔板:
当口径在DN400以上时,采用此种形式较多。取压方式可为单独钻孔取压、圆形均压环取压、方形均压环取压。
4、径距取压管段式标准孔板:

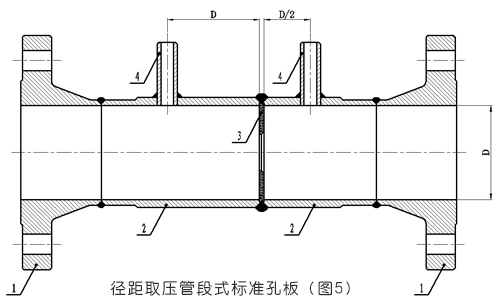

该种孔板的上游取压孔中心位于孔板前一倍的管道内径处,下游取压孔中心位于距离孔板后端面1/2倍的管道内径的地方,并位于同一截面上。这样测量更准确,因为差压的*大值在流体的收缩断面处,即1/2倍管径处。

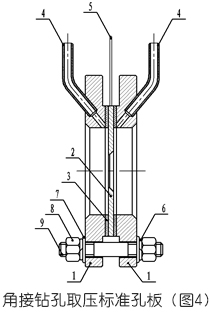

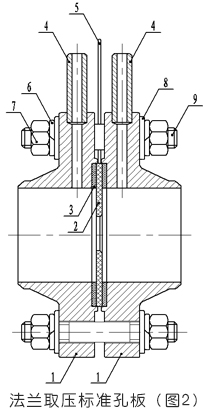

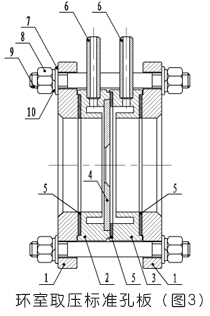

1.取压法兰; 2.节流件(孔板芯); 3.金属缠绕垫片; 4.高低压取压管; 5.标牌; 6.弹垫; 7.螺母; 8.平垫; 9.螺栓。 | 1.法兰; 2.前环室; 3.后环室; 4.节流件(孔板芯); 5.金属缠绕垫片; 6.高低压取压管; 7.平垫; 8.螺母; 9.螺栓; 10.弹垫。 | 1.法兰; 2节流件(孔板芯); 3.金属缠绕垫片; 4.高低压取压管; 5.标牌; 6.弹垫; 7.平垫; 8.螺母; 9.螺栓。 | 1.法兰; 2.测量导管; 3.节流件(孔板芯); 4.高低压取压管。 |
三、性能特点
1.结构易于复制、简单牢固。
2.性能稳定牢靠,价格低廉,使用期限长。
3.标准型孔板采用国际标准计算与加工,可无须实流标定。
4.单相流(液、气、蒸汽)皆可测量。
5.采用智能差压变送器,精度高,量程可自编程。
6.智能一体化孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
7.配有HART通讯接口,稳定性高。
四、产品参数
公称通径:DN25~DN1000(mm)
精度:±1.5%FS
量程比:标准1∶3;扩展1∶5
工作压力:≤42.0MPa
介质温度:-40℃-450℃
介质粘度:≤30CP(相当于重油)
β值:0.2-0.8
连接方式:法兰式、夹装式、焊接式
取压方式:环室取压、法兰取压、角接钻孔取压、径距取压
安装方式:水平或垂直
供电电源:24V DC(需配差压变送器)
显示:8位LCD显示瞬时流量、累积流量(配流量积算仪)
输出信号:(1)4-20mA DC流量信号(2)符合HART协议的输出信号
防爆性能:本安型IbIICT5
防护性能:IP65
五、产品选型
型号 | 说 明 | |||||||
HLGK | 孔板流量计 | |||||||
代号 | 按结构特征分类 | |||||||
H | 环室取压标准孔板 | |||||||
Y | 法兰取压标准孔板 | |||||||
K | 角接钻孔取压标准孔板 | |||||||
J | 径距取压标准孔板 S 双重孔板 | |||||||
Q | 圆缺孔板 | |||||||
Z | 锥形入口孔板 | |||||||
R | 1/4圆孔板 | |||||||
P | 偏心孔板 | |||||||
N | 整体(内藏)孔板 | |||||||
代号 | 公称压力(MPa) | |||||||
1.6 | 1.6 | |||||||
2.0 | 2.0 | |||||||
2.5 | 2.5 | |||||||
4.0 | 4.0 | |||||||
5.0 | 5.0 | |||||||
6.3 | 6.3 | |||||||
10 | 10 | |||||||
11 | 11 | |||||||
15 | 15 | |||||||
16 | 16 | |||||||
25 | 25 | |||||||
26 | 26 | |||||||
42 | 42 | |||||||
代号 | 口径 | |||||||
25-1000 | DN25-DN1000 | |||||||
代号 | 介质 | |||||||
1 | 液体 | |||||||
2 | 气体 | |||||||
3 | 蒸汽 | |||||||
代号 | 补偿形式 | |||||||
N | 不带压力、温度补偿 | |||||||
P | 带压力补偿输出 | |||||||
T | 带温度补偿输出 | |||||||
代号 | 变送器差压量程范围 | |||||||
0 | 微差压量程 | |||||||
1 | 低差压量程 | |||||||
2 | 中差压量程 | |||||||
3 | 高差压量程 | |||||||
代号 | 是否带现场显示 | |||||||
W | 节流装置传感器 | |||||||
X | 智能节流装置(流量计) |
六、选型须知
1.管道直径、壁厚、材质
2.测量介质
3.介质温度(℃)
4.介质工作压力(MPa):*大压力、正常压力、*小压力
5.介质工作流量:*大流量、正常流量、*小流量
6.介质操作粘度(mPa.s)
7.介质密度(kg/m3)
8.允许压力损失
9.现场管道敷设情况和局部阻力件形式。
七、安装要求
1.孔板安装前应仔细核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。
2.新设管路系统,必须先经冲洗、扫线后再安装孔板,以防管内杂物堵塞或损伤孔板。
3.孔板的中心应当与管道中心同轴,同轴度误差不得超过±[0.015*(1/β)-0.015]。并且节流端平面应当与管道的垂直,误差不得超过±1°。
4. 孔板安装时,垫片夹紧后不得突入管道内壁。
5. 孔板安装处必须严密,不允许有泄漏现象。安装后,进行试压。
6. 导压管应垂直或倾斜敷设,其倾斜度不得小于1:12。粘度较高的流体倾斜度还应增大。当差压讯号传送距离超过3米时,导压管应当分段倾斜,并在各*高点和*低点分别安装
集气器和沉降器。
7. 在孔板流量计前后若需安装阀门,*好选闸阀且在运行中全开;调节阀则应在下游5DN之后的管路中。
8. 引压管路应有牢固的支架托承,两根取压管路应尽可能互相靠近并远离热源或震动源,测量水蒸汽流量时,应用保温材料一同包扎,必要时(如气温0℃以下)加伴热管防止结冰。在测量脏污流量时,应附设隔离器或沉降器。
9. 测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件,引压短管之间相距一定的距离(垂线方向),这对差压变送器的零点有影响,应通过“零点迁移”来校正。
10. 引压管路的内径与管路长度和介质脏污程度有关,通常在45米以内用内径为8-12mm的管子。
11. 引压管路内必须始终保持单相流体状态。被测流体是气体时,引压管路(包括差压计的压力腔)内全部是气相;被测流体是液体时,引压管路内全部是液相,**不能有气泡。为此应在引压管路的*低点装排水阀或在*高点装排气阀,在新装或检修差压变送器时时应特别注意。

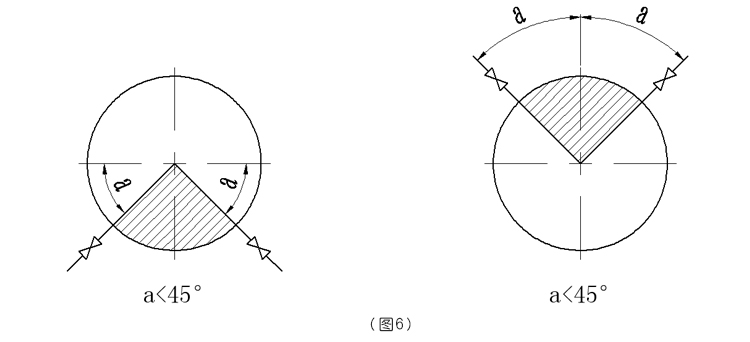

12. 孔板在垂直管道上安装时,取压口位置可以在取压装置的平面上任意选择。当孔板水平或倾斜安装在主管道内时,取压口位置如图6所示。
